  • 4K P60 AI 網絡編碼控制板
    •
  • 4K P60 AI 網絡編碼控制板
    •
  • 4K P60 AI 網絡編碼控制板
    •
  • 4K P60 AI 網絡編碼控制板
    •

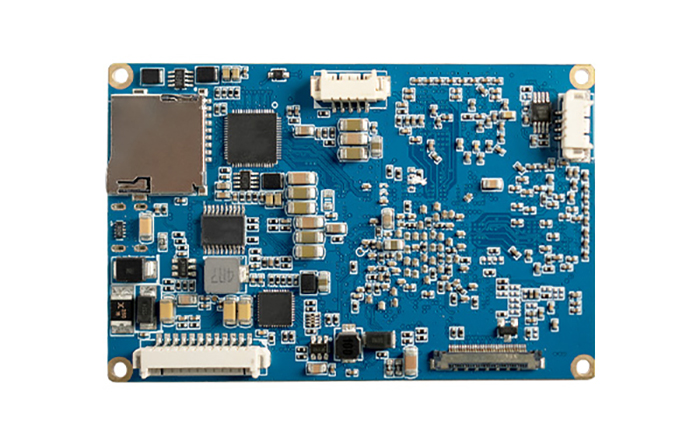

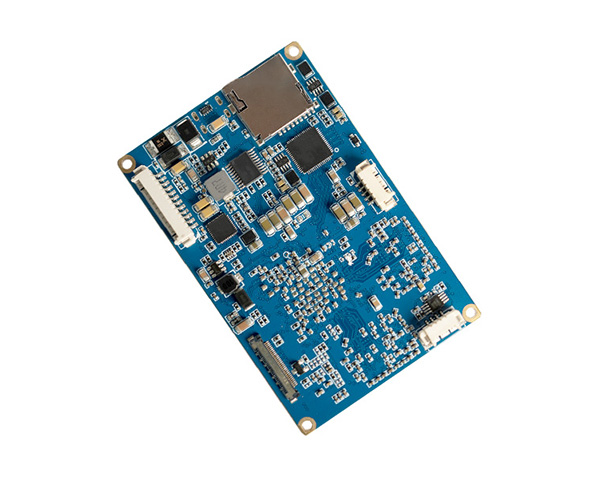

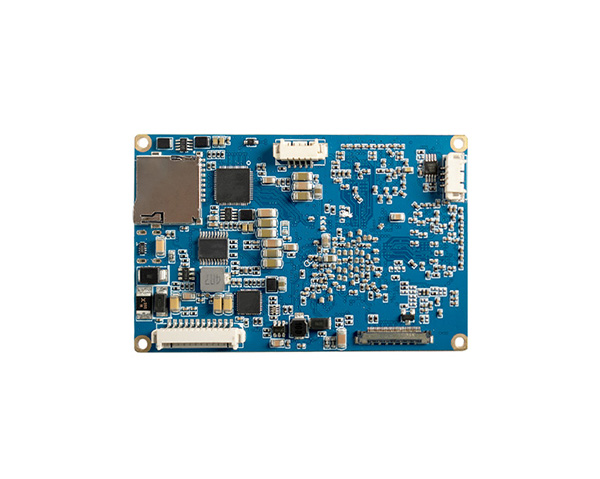

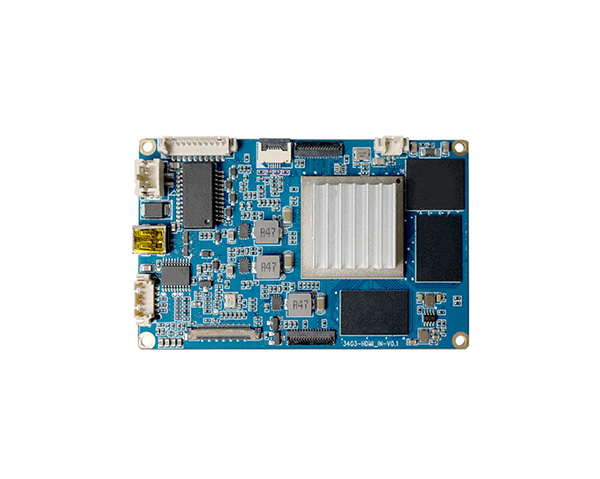

                 	4K P60 AI 網絡編碼控制板-01





4K P60 AI 網絡編碼控制板


4K P60 AI網絡編碼控制板關鍵特性：

對接機芯：SONY FCB 4K超高清攝像機模組

輸出格式：2160P60，2160P50，1080P60，720P60等

視頻輸出接口：HDMI D型、網絡與USB3.0三個信號同步輸出

控制功能：TTL232，IE界面支持串口透傳

存儲：最大支持512GB TF卡

視頻處理：H.264/H.265視頻編碼，支持三碼流

報警接口：支持2路輸入輸出報警聯動

其他功能：獨有斷電記憶、預置位和自動巡航功能（選配）





					    	淘寶購買



單擊進入淘寶官方店購買







					    		論壇提問



單擊進入專業論壇注冊提問








分享至：






































產品概述：




4K P60 AI網絡編碼控制板，專為適配 SONY FCB 4K 超高清體化攝像機芯而設計，同時兼容大部分接口規格一致的4K超高清機芯。通過極細同軸電纜與機實現穩定連接,確保數據傳輸?shù)母咝耘c可靠性。








4K P60 AI網絡編碼控制板








4K P60 AI網絡編碼控制板，具備強大的多接口視頻輸出能力，用戶完成相機視頻格式配置后，可同時通過 HDMI、網絡接口以及USB3.0 接口輸出 4K 超高清視頻格式，滿足多元場景的傳輸需求。








4K P60 AI網絡編碼控制板，全面支持 OSD(屏幕菜單顯示)功能，依托高效的實時視頻傳輸技術，實現視頻快速、準確的實時傳輸，確保視頻數據能夠快速、準確地傳輸至目標設備。








此外，4K P60 AI網絡編碼控制板配套完善的 SDK(軟件開發工具包)，便于用戶進行二次開發與功能擴展，滿足多樣化的應用需求。













功能特點：






1、豐富接口配置



  ·提供語音雙向、USB、TF卡、報警輸入輸出等多樣化應用接口。



  ·支持MIPI或BT656熱成像相機接入，通過子碼流方式向后端傳送紅外視頻信號。



  ·音頻接口:1路輸入(電平2Vp-p，阻抗1kΩ，支持拾音器接入)；1路輸出(阻抗16Ω，30mw輸出功率，適配耳機或功放)。



  ·配備1路TTL串口，便于直接控制相機和編碼板；IE界面支持串口透傳，可在界面直接輸入指令控制相機。








2、編碼與分辨率



  ·支持H.264與H.265兩種編碼格式切換選擇。



  ·最高支持2160P60分辨率的顯示、存儲與傳輸，并全面開放OSD(屏幕菜單顯示)功能



  ·HDMI視頻輸出格式可通過指令自由配置，最高可達4KP60。





3、協議與網絡功能



  ·支持國標28181協議(可選配)、ONVIF協議，兼容多家客戶端軟件和NVR(網絡視頻錄像機)。



  ·支持WEB配置與OTA在線升級。



  ·可輸出最高100M碼流的廣電級網絡視頻流，具備中心十字線指令調用功能。








4、智能報警與存儲



  ·支持移動偵測報警功能，可實現報警聯動前端存儲、前端存儲回放/下載。



  ·移動偵測報警觸發后，支持中心提醒和畫面彈出聯動，同時支持圖片抓拍








支持機芯及視頻格式：




















					品牌






					產品型號






					網絡4K






					網絡1080P






					網絡720P











					HDMI和USB與網絡視頻同步輸出




					分辨率:




					主碼流: 3840x2160,1920x1080,1280x720









					子碼流:704x576，640x480，640x360，




					480x360，352x288，320x240






























SONY






					FCB-ER9500






					2160P25, 2160P30




					2160P50, 2160P60






					1080P25




					1080P30




					1080P50




					1080P60






					720P50




					720P60










					FCB-EW9500H










					FCB-ER8530






					2160P25, 2160P30










					FCB-CR8530










					FCB-ER8550










					FCB-CR8550










					FCB-ES8230










					FCB-CS8230










					FCB-ER8300










					FCB-CR8300












		注:兼容SONYVISCA協議的其他4K品牌機芯


























接口定義：















					編號






					類型






					功能










					F1






					HDMID型接口






					輸出接口




					接口定義如下圖，表格:F3-1




					接口定義如下圖，表格:F4-1




					接口定義如下圖，表格:F5-1接口定義如下圖




					接口定義如下圖，表格:F7-1




					接口定義如下圖，表格:F8-1















					F2






					12V電源輸入,采用 2.0MM 間距 2Pin 座子






					接口定義如下圖















					F3






					千兆網連接器，使用1.25MM間距 10Pin 座子






					接口定義如下圖，表格:F3-1










					F4






					觸摸屏接口，為FPC 6pin/0.5MM






					接口定義如下圖，表格:F4-1










					F5






					DSI輸出接LCD屏，座子型號為AFE03-S31FMA-1H






					接口定義如下圖，表格:F5-1










					F6






					12V風扇座子，1.25MM間距2Pin 座子






					接口定義如下圖










					F7






					MIPI或BT656輸入接熱成像(選配)




					BT656 數字視頻輸入接口采用 16Pin FPC 排線座間距 0.5MM，座子型號為AFE03-S31FMA-1H






					接口定義如下圖，表格:F7-1










					F8






					HDMI機芯輸入，座子型號 USL0030L






					接口定義如下圖，表格:F8-1










					F9






					MCU 接口，采用 1.25MM 間距 5Pin 座子






					接口定義如下圖，表格:F9-1










					F10






					TF卡位置






					——










					F11






					AF 接口，使用532610571 型號的 1.25MM 間距5Pin 座子






					接口定義如下圖，表格:F11-1










					F12






					調試串口，采用 532610471型號的1.25MM 間距 4Pin 座子






					接口定義如下圖，表格:F12-1










					F13






					USB/PCLE座子，型號為 USL0030L






					接口定義如下圖，表格:F13-1










					F14






					告警、LED 接口，使用532611271 型號的 1.25MM 間距 12Pin 座子






					接口定義如下圖，表格:F14-1





















選購型號：















					采購型號






					功能










					PCB-UD410






					帶TTL-232控制



















產品配件：













					LVDS線






















						LVDS同軸線（8cm）




						可定制線長




						（選配）






						網絡尾線




						(標配)






						1






						2










3












預安裝效果圖：





























					FCB-ER9500預安裝效果



					FCB-EW9500H預安裝效果



					FCB-CR8530預安裝效果









		注：產品可單獨購買，也可以機芯+控制板整套購買，整套購買默認不安裝，如需預安裝請下單時備注。

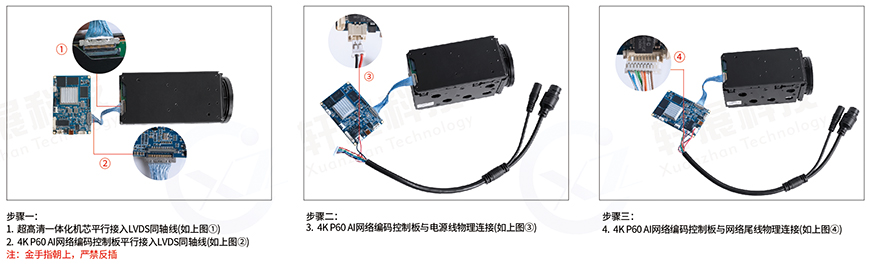

連接示意圖：






準備工作


















					LVDS線


















						超高清一體化機芯






						LVDS同軸線






						網絡尾線






























		連接步驟
