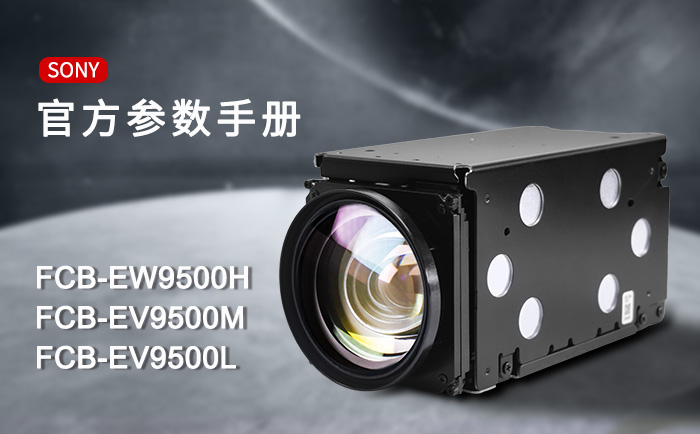

索尼FCB-EW9500H,FCB-EV9500M,FCB-EV9500L官方參數手冊

時間：2024-11-07  18:31:48  來源: 深圳市軒展科技有限公司  瀏覽數: 8

索尼FCB-EW9500H，FCB-EV9500M和FCB-EV9500L，是有著更高可見度的彩色攝像機模組，3個型號外觀尺寸相同，但是輸出像素和輸出信號不同，分別是4百萬像素(4M，HDMI信號輸出)、全高清(Full HD，MIPI信號輸出)和全高清(Full HD，LVDS信號輸出)。



它們?cè)?/span>1/1.8英寸型圖像傳感器上實現了緊湊尺寸的30x加強光學變焦?？梢詮V泛地用于各種場景，包括嚴酷的條件環境下，特別是新的超級圖像防抖功能和傳統的型號產品比較，可以大幅改善提升圖像的抖動模糊抑制效果。

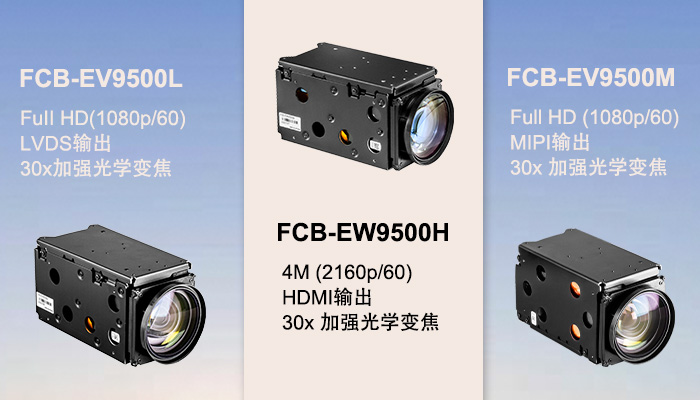

FCB-EW9500H

4M (2160p/60)

HDMI輸出

30x 加強光學變焦



FCB-EV9500M

Full HD (1080p/60)

MIPI輸出

30x 加強光學變焦



FCB-EV9500L

FuII HD(1080p/60)

LVDS輸出

30x加強光學變焦



高清晰度

索尼FCB-EW9500H,FCB-EV9500M,FCB-EV9500L利用了一個4百萬像素的圖像傳感器和高分辨率的鏡頭實現了優越的清晰度并且使用了成熟的AF/AE/AWB技術即使在低光照環境下都能得到精準的圖像。結合加強光學變焦技術實現了從近焦端到遠焦端的高畫質表現。



高感光度

索尼FCB-EW9500H,FCB-EV9500M,FCB-EV9500L通過采用了新的像素單元結構和電路技術，該系列產品更有效地利用了光，和傳統的圖像傳感器產品比較實現了2倍的感光度。因此即使在夜間和黑暗的環境下也能得到清晰的圖像。



超級圖像防抖

索尼FCB-EW9500H,FCB-EV9500M,FCB-EV9500L通過大幅改善的模糊抑制和圖像防抖技術即使在有著劇烈抖動的嚴酷的環境下也可以通過減少圖像模糊來得到十分準確的視頻。有“Super"和“Super+(plus)”* 2個模式。

*在Full HD 或者 HD 輸出時



30x 加強光學變焦

索尼FCB-EW9500H,FCB-EV9500M,FCB-EV9500L使用一個設計可最高用于8百萬像素分辨率的外觀尺寸緊湊的光學鏡頭來最大化地覆蓋利用4百萬像素的圖像傳感器。

該新設計的鏡頭可以提供高清晰度和低像差的性能，使得它能夠從遠焦端到近焦端，從畫面中央到四周的跨度內都能捕捉到高清晰度的圖片。

索尼FCB-EW9500H,FCB-EV9500M,FCB-EV9500L使用30x的加強光學變焦沒有畫質的損失。在全高清(FuIHD)輸出時可以體驗完全的高分辨率和顯著的色差抑制，而且在4百萬像素(4M)輸出時也能實現圖像的高分辨率。

索尼FCB-EW9500H,FCB-EV9500M,FCB-EV9500L配備了大約417萬有效像素，1/1.8英寸型高感光度,防反射(AR，anti-refective)增透涂層CMOS圖像傳感器

在近紅外至紅外波段有著高感光度，特別適合應用于在安防領域。此外，AR增透涂層最小化了重像/重影現象并且能夠在夜間和黑暗環境中也捕捉到不丟失關鍵信息的圖像。

減少重影/重像效應

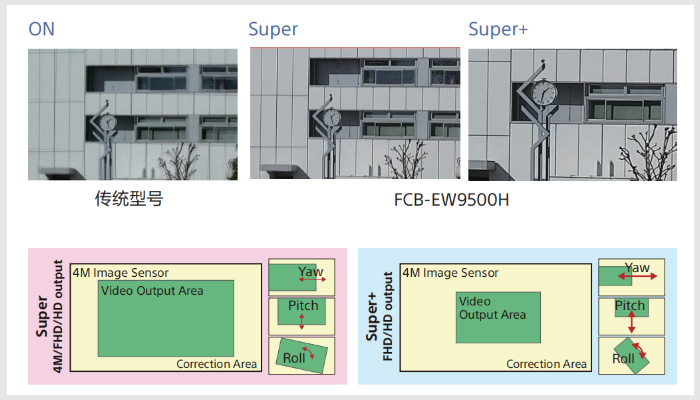

超級圖像防抖使用4百萬像素提供了一個寬廣的修正區域，使得該系列相機和傳統型號比較時能夠更有效地在劇烈地抖動和扭動環境下減少圖像的抖動模糊。根據對應的抖動程度有2種防抖動模式可供選擇使用。

Super(超級)使用了比傳統的電子防抖更大的修正區域來抑制減少?gòu)?qiáng)烈的抖動。

Super+(超級+)通過使用一個比“Super“模式更大的修正區域，“Super+“模式可以抑制減少“super“模式無法處理的更強烈的抖動。

潛在應用領域:航船，ITS智能交通,橋梁,無人機，車載等應用。



使用新的光圈減少眩光/光暈

傳統產品會產生菱形的光暈和重影導致聚焦不良影響圖像質量。新的鏡頭和傳統產品使用的2葉結構相比，光圈采用了7個葉片，使得產生的眩光/光暈會是相對更好的圓形，從而大大改善了圖像質量。



ICR ON模式(夜間感紅外模式)下獲取彩色圖像

傳統產品當紅外濾光片移除時(可感紅外光時)僅僅能夠生成黑白圖像。新的ICR ON COLOR(夜間感紅外彩色模式)功能使得相機能夠在紅外濾光片移除后感紅外光時也能夠拍攝彩色圖像?？梢杂行У卦诤诎淡h(huán)境下得到彩色可見度。



點聚焦，點曝光，點白平衡

使得自動聚焦，自動曝光，自動白平衡(AF,AE,AWB)的參考點可以設置在畫面內的特定區域。使得在劃分為6x8網格區域的畫面內可以獨立地設置任意矩形區域作為參考區域。

例如,如果目標位置由點曝光(Spot AE)功能指定。使得拍攝到的圖像的自動曝光的曝光水平只根據目標區域變化，不會受到區域外的度的變化所影響。



寬動態(Wide-D)

Wide-D模式是一種能夠?qū)D像分為幾個區域用于修正提升陰暗區域的亮度，調低高亮區域的亮度從而調和圖像中劇烈的明暗反差。它使得在明暗反差強烈的環境下能夠捕捉到可見度更高的圖像，即使拍攝目標有著強烈的明暗反差，例如背光或者包含有特別明亮的拍攝區域。



可見度增強(VE)

根據畫面場景不同，可見度增強功能使得畫面中暗的部分圖像變亮并且自動校正畫面的亮度和對比度使得亮的部分也清晰顯現。



減少圖像的果凍效應扭曲

由于卷簾式快門的果凍效應所產生的拍攝迅速移動的目標時的圖像曲會被抑制減小。



透霧(低/中/高)

當拍攝目標周圍區域是多霧或者低對比度時，透霧模式可以減少霧造成的影響，使得拍攝目標在圖像中顯示得更清晰。你可以選擇使用4個不同的檔位:關閉，低，中，高。

各個檔位的效果都會根據霧的濃度自動調節



降噪(NR)

降噪功能會移除圖像噪聲(隨機的和不隨機的)以提供更清晰的圖像效果



隱私遮擋

隱私遮擋區域保護了個人目標和區域的隱私，例如那些在相機的拍攝范圍之內但是不屬于監控區域的房屋的窗戶，出入口。隱私遮擋區域功能可以設置遮擋這些畫面中的區域以保護隱私。

。每個畫面的可以設置8個遮擋區域

。每個遮擋區域可以單獨設置開/關顯示。



StableZoomm(穩定變焦)

“StableZoom“是用于修正防抖動功能打開時在不同的變焦倍數下的表現，通過結合使用光學變焦和數字變焦使得變焦到大約36x的過程中圖像的視場角變化保持平穩。



圖像效果

·圖像電子翻轉

·圖像凍結

·黑白(灰階圖像)



自動日夜轉換(紅外濾光片移除切換)

自動日夜轉換模式自動調節相關設置以調節移除紅外濾光片或者加上紅外濾光片。根據設置的黑暗的等級，紅外濾光片會自動移除(ICROn)使得相機的紅外光感度增加。根據設置的明亮等級，紅外濾光片會自動加上(ICR Off)。同時當配套系統中有配備紅外燈時相機的內部數據可以使得系統做出合適的決定以避免故障。自動日夜轉換功能在Full Auto自動曝光模式下工作，設置為Auto ICR color模式時，ICRon(夜間感紅外)為彩色模式。



點光源避免

避免在拍攝有明亮的點光源的目標，例如拍攝室外的電燈等目標時出現自動聚焦(AF)和一鍵觸發自動聚焦(one push AF)聚焦不清的故障。

例如，當使用安防攝像機拍攝室外場景時，由于畫面中室外明亮的燈光等點光源的影響，攝像機可能無法自動聚焦清晰畫面,在這種情況下可以使用該功能減少燈光的影響，以使得AF/One push AF能聚焦清楚目標。



其他功能

■聚焦(Focus )

有各種不同聚焦模式

■自動曝光(AE)

■ 自動白平衡

有各種不同模式。

■移動偵測(MD)該功能可以感知畫面中監控區域內的拍攝物體的移動然后自動發送個報警信號。

■用戶設置(Custom Preset)攝像機的拍攝設置條件可以被保存和調用。保存的設置可以在相機上電時被自動調用。

■預置位(Position Preset )使用該功能16組攝像機拍攝設置條件可以被保存和調用。這個功能你不用每次--設置各個攝像機的設置項目，可以立即調用事先保有好的設置項實現需要的設置。

■字幕顯示

■溫度讀取

攝像機的內部溫度可以從電路板的溫度傳感器中讀取作為參考。
