攝像機鏡頭是如何分類的？

時間：2023-03-31  11:38:23  來源: 深圳市軒展科技有限公司  瀏覽數: 118

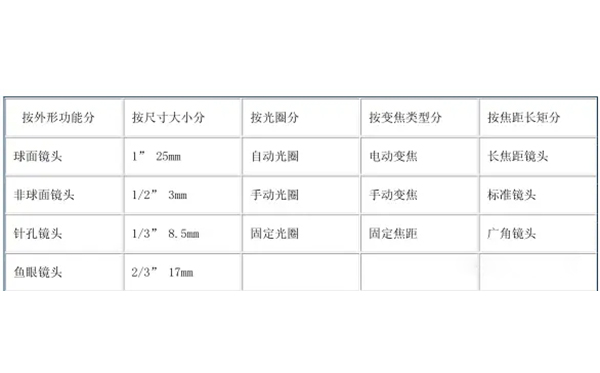

1、按外形功能分類




2、以鏡頭安裝分類

所有的攝象機鏡頭均是螺紋口的，CCD攝象機的鏡頭安裝有兩種工業標準，即C安裝座和CS安裝座。兩者螺紋部分相同，但兩者從鏡頭到感光表面的距離不同。

C安裝座：從鏡頭安裝基準面到焦點的距離是 17.526mm。

CS安裝座：特種C安裝，此時應將攝象機前部的墊圈取下再安裝鏡頭。其鏡頭安裝基準面到焦點的距離是 12.5mm。如果要將一個C裝座鏡頭安裝到一個CS安裝座攝象機上時，則需要使用鏡頭轉換器。

3、以攝象機鏡頭規格分類

攝象機鏡頭規格應視攝象機的CCD尺寸而定，兩者應相對應。

即攝象機的CCD靶面大小為1/2英寸時，鏡頭應選1/2英寸。

攝象機的CCD靶面大小為1/3英寸時，鏡頭應選1/3英寸。

攝象機的CCD靶面大小為1/4英寸時，鏡頭應選1/4英寸。

如果鏡頭尺寸與攝象機CCD靶面尺寸不一致時，觀察角度將不符合設計要求，或者發生畫面在焦點以外等問題。


4、以鏡頭光圈分類

鏡頭有手動光圈（manual iris）和自動光圈（auto iris）之分，配合攝象機使用，手動光圈鏡頭適合于亮度不變的應用場合，自動光圈鏡頭因亮度變更時其光圈亦作自動調整，故適用亮度變化的場合。

自動光圈鏡頭有兩類：一類是將一個視頻信號及電源從攝象機輸送到透

鏡來控制鏡頭上的光圈，稱為視頻輸入型，另一類則利用攝象機上的直流電壓來直接控制光圈，稱為DC輸入型。

自動光圈鏡頭上的ALC自動鏡頭控制）調整用于設定測光系統，可以整個畫面的平均亮度，也可以畫面中最亮部分（峰值）來設定基準信號強度，供給自動光圈調整使用。一般而言，ALC已在出廠時經過設定，可不作調整，但是對于拍攝景物中包含有一個亮度極高的目標時，明亮目標物之影像可能會造成“白電平削波”現象，而使得全部屏幕變成白色，此時可以調節ALC來變換畫面。

另外，自動光圈鏡頭裝有光圈環，轉動光圈環時，通過鏡頭的光通量會發生變化，光通量即光圈，一般用Ｆ表示，其取值為鏡頭焦距與鏡頭通光口徑之比，即：F＝f（焦距）/D（鏡頭實際有效口徑），F(xiàn)值越小，則光圈越大。

采用自動光圈鏡頭，對于下列應用情況是理想的選擇，它們是：

在諸如太陽光直射等非常亮的情況下，用自動光圈鏡頭可有較寬的動態范圍。

要求在整個視野有良好的聚焦時，用自動光圈鏡頭有比固定光圈鏡頭更大的景深。

要求在亮光上因光信號導致的模糊最小時，應使用自動光圈鏡頭。


5、以鏡頭的視場大小分類

標準鏡頭：視角30度左右，在1/2英寸CCD攝象機中，標準鏡頭焦距定為12mm，在1/3英寸CCD攝象機中，標準鏡頭焦距定為8mm。

廣角鏡頭：視角90度以上，焦距可小于幾毫米，可提供較寬廣的視景。

遠攝鏡頭：視角20度以內，焦距可達幾米甚至幾十米，此鏡頭可在遠距離情況下將拍攝的物體影響放大，但使觀察范圍變小。

變倍鏡頭（zoom lens）：也稱為伸縮鏡頭，有手動變倍鏡頭和電動變倍鏡頭兩類。

可變焦點鏡頭（vari-focus lens）：它介于標準鏡頭與廣角鏡頭之間，焦距連續可變，即可將遠距離物體放大，同時又可提供一個寬廣視景，使監視范圍增加。變焦鏡頭可通過設置自動聚焦于最小焦距和最大焦距兩個位置，但是從最小焦距到最大焦距之間的聚焦，則需通過手動聚焦實現。

針孔鏡頭：鏡頭直徑幾毫米，可隱蔽安裝。

6、從鏡頭焦距上分

短焦距鏡頭：因入射角較寬，可提供一個較寬廣的視野。

中焦距鏡頭：標準鏡頭，焦距的長度視CCD的尺寸而定。

長焦距鏡頭：因入射角較狹窄，故僅能提供狹窄視景，適用于長距離監視。

變焦距鏡頭：通常為電動式，可作廣角、標準或遠望等鏡頭使用。

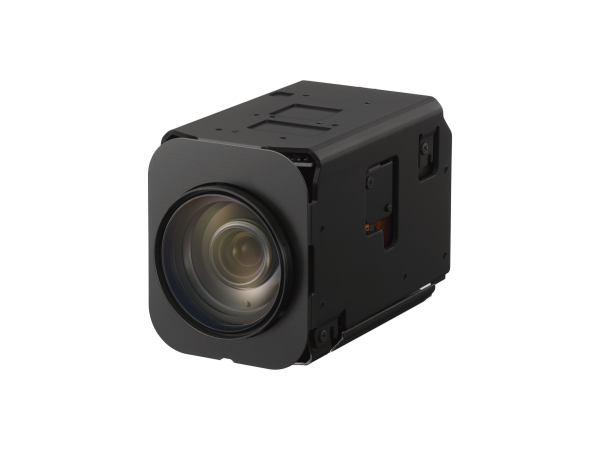

SONY自動聚焦攝像機FCB-EV9520L
