為什么SONY自動對焦攝像機大多使用LVDS顯示接口？

時間：2023-05-06  09:45:58  來源: 深圳市軒展科技有限公司  瀏覽數: 107

從高清數字系列開始，SONY自動對焦攝像機就統一使用LVDS顯示接口，為什么全部改用LVDS顯示接口呢？SONY自動對焦攝像機采用LVDS接口會有哪些優勢？

1、LVDS是什么？

LVDS，即Low Voltage Differential Signaling，主要就是一種低功耗、低誤碼率、低串?dāng)_和低輻射的差分信號技術。其中LVDS的核心技術主要是采用了一種非常低的電壓擺幅高速差來傳輸數據，實現點對點或者點對多的連接，傳輸?shù)慕橘|(zhì)一般是pcb連線或者平衡電纜。

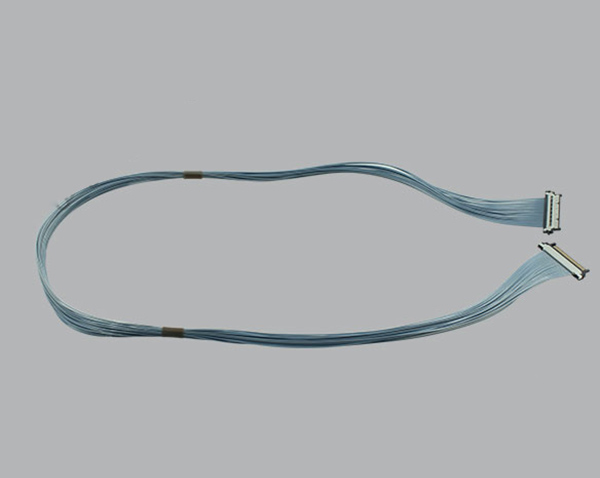

LVDS線

LVDS輸出接口利用非常低的電壓擺幅（約350mV）在兩條PCB走線或一對平衡電纜上通過差分進行數據的傳輸，即低壓差分信號傳輸。采用LVDS輸出接口，可以使得信號在差分PCB線或平衡電纜上以幾百Mbit/s的速率傳輸，由于采用低壓和低電流驅動方式，因此，實現了低噪聲和低功耗。

由于LVDS 差分信號技術降低了對噪聲的關注所以可以采用較低的信號電壓幅度。這個特性非常重要，它使提高數據傳輸率和降低功耗成為可能。低驅動振幅意味著數據可更快地反轉。

由于驅動器是恒流源模式，功耗幾乎不會隨頻率而變化，而且單路的功耗非常低，因此，采用這種技術后，只要保證一對平行傳輸線的長度足夠一致，并在接受端提供良好的匹配端接阻抗技術，以減小反射信號的產生，就可以提供非常高的數據傳輸率。

2、LVDS的工作原理

其源端驅動器由一個恒流源（通常約為3.5mA，最大不超過4mA）驅動一對差分信號線組成。接收端的接收器本身為高直流輸入阻抗，所以幾乎全部的驅動電流都流經100Ω的終端匹配電阻，并在接收器輸入端產生約350mV的電壓。當源端驅動狀態反轉變化時，流經匹配電阻的電流方向改變，于是在接收端產生高低邏輯狀態的變化。

為適應共模電壓的在寬范圍內的變化，一般情況下，LVDS的接收器輸入級還包括一個自動電平調整電路，該電路將共模電壓調整為一固定值，其后面是一個Schmitt觸發器，而且，為防止Scdhmitt觸發器不穩定，設計有一定的回滯特性，Schmitt后級才是差分放大器。

3、LVDS的技術優勢

（1）高速傳輸能力：LVDS 的傳輸能力最高可達 2Gbps；
（2）功率消耗低：LVDS采用的是一種CMOS工藝實現出來的，這種技術能夠有效的提供一種較低的靜態功耗狀態。簡單來說，LVDS的功率消耗是一種恒定狀態，方便很好的降低系統功耗；
（3）抗噪聲能力強：LVDS的噪聲采用的就是一種共模的方式在一對差分線上耦合出現，同時在接受其中相減。那么就可以很好的消除噪聲；
（4）抗干擾能力強：采用差分傳輸模式有較強的抗干擾能力；

SONY自動對焦攝像機為什么改用LVDS顯示接口，其優勢是可見一斑的，采用LVDS線，SONY自動對焦攝像機具有高速傳輸能力、功率消耗低、抗噪聲能力強、抗干擾能力強等優勢。廣泛應用于安防監控、醫療、無人機、視頻會議、機器人、智能交通等領域。

SONY自動對焦攝像機通過LVDS線連接MIPI網絡控制板
