SONY一體化自動聚焦攝像機模組無圖像故障分析

時間：2024-04-11  09:23:29  來源: 深圳市軒展科技有限公司  瀏覽數: 17

SONY一體化攝像機模組，出現故障較多的是無圖像輸出，我們今天就針對這個問題展開討論與解答：

一、分析索尼攝像機無圖像問題

那么應該如何分析并解決索尼攝像機出現無圖像問題？首先要分析導致索尼攝像機產生無圖像的原因。

索尼攝像機無圖像分析一

1、主要原因可能判斷為是強電流電壓造成主板的損壞，一般是有要求的。

2、那么應該如何解決下次也會出現在這種情況呢？

由于強電壓電流引起的問題，所以電源要求電壓和電流分別為9-12V和足1A。

3、如何解決已經形成的攝像機無圖像故障問題呢？

主要是通過更換攝像機主板。

索尼攝像機維修無圖像分析二

LVDS線接觸不良或損壞等問題，LVDS（Low Voltage Differential Signaling，即低電壓差分信號）接口又稱RS-644總線接口，是20世紀90年代才提出的一種數據傳輸和接口技術。

一條LVDS線可以轉換為USB、HD-SDI、DVI（HDMI）等不同接口。接口定義

1、如何解決LVDS線導致的問題？

可向軒展科技了解，選擇更換LVDS線，關于LVDS線可訪問LVDS線產品優勢及特點了解。

索尼攝像機維修無圖像分析三

1、機芯輸出視頻格式和顯示設備不一致

輸出視頻格式和顯示設備不一致，可通過選擇符合機芯輸出視頻格式（SDI、HDMI）的顯示設備。

索尼攝像機維修無圖像分析四

1、索尼攝像機損壞或者是控制板出現了問題

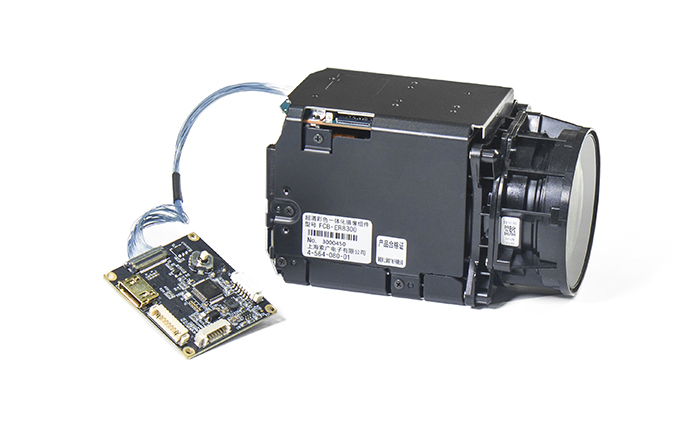

通過向軒展科技了解更換機芯或者更換控制板來解決。攝像機機芯與SDI控制板連接步驟

 2、顏色不正常（圖像花）和索尼機芯485不可控

由于LVDS線接觸不良或損壞導致顏色不正常，可通過更換LVDS線。索尼機芯485不可控，攝像機的協議、地址碼和波特率與解碼控制板不一致。

通過向攝像機廠家了解，查看所用型號機芯的協議、地址碼和波特率，然后調整解碼控制板與之保持一致；可了解索尼官方對應的攝像機協議手冊。迷你SDI編碼控制板正面

其他原因，攝像機、控制板或485鍵盤（或錄像機）設備損壞；可通過更換攝像機、控制板或485鍵盤（或錄像機）。
