MIPI網絡控制板與FCB-EV9520L，Win11系統顯示圖像解決方案

時間：2024-10-28  16:17:11  來源: 深圳市軒展科技有限公司  瀏覽數: 11

盡管MIPI網絡控制板（型號：VRS-UD350）和FCB-EV9520L都不是新產品，但是使用的行業用戶比較廣泛，而且隨著Windows 11系統的出現，軒展科技高級工程師Danny Wong認為，是時候?yàn)榇蠹铱破眨?/span>MIPI網絡控制板連接FCB-EV9520L，如何在WIN11系統顯示了。

將MIPI網絡控制板連接到SONY FCB-EV9520L，并在Windows 11系統上顯示，有以下注意事項與步驟：

一、硬件連接

1、接口識別：

確保SONY FCB-EV9520L高清一體化攝像機連接到MIPI網絡控制板正確的LVDS接口，而不是MIPI接口（此接口只適用于搭配SONY FCB-EV9500M使用）?？梢詮目刂瓢迳系慕z印來區分接口類型，絲印為LVDS Input的為LVDS接口。

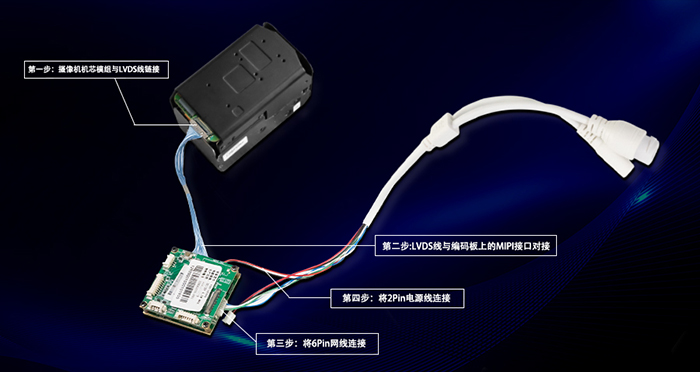

2、接線：

使用30Pin的LVDS線將FCB-EV9520L攝像機連接到MIPI網絡控制板；

使用6Pin網線將MIPI網絡控制板連接到電腦；

使用2Pin電源線接通電源；

需要確保各接口的接線正確無誤。

二、軟件設置與配置

1、IP地址配置：

需要確認MIPI網絡控制板與Windows 11系統的IP地址在同一網段，否則FCB-EV9520L攝像機無法顯示圖像。

如果不在同一網段，可以通過搜索工具或IE瀏覽器登錄MIPI網絡控制板的設置界面，將控制板的IP地址改成與Windows 11系統在同一網段即可。

2、IE瀏覽器配置：

由于MIPI網絡控制板只接受IE瀏覽器，而在Windows 11系統都是默認自帶Edge瀏覽器，怎么解決呢？

第1步：打開Edge瀏覽器，在瀏覽器右上角的“…”處，打開“設置”面板，點擊左邊導航欄的“默認瀏覽器”，然后將右邊內容“允許在 Internet Explorer 模式下重新加載網站 (IE 模式)”的值改為“允許”，則可以使用Edge瀏覽器的“IE模式”。

第2步：在“Internet Explorer 模式頁面”處，把MIPI網絡控制板的IP地址（http://192.168.0.123）添加進去，以免后面報錯，將Edge瀏覽器重啟一下，即可生效。

3、登錄控制界面：

在Windows 11系統的Edge瀏覽器中，輸入MIPI網絡控制板的IP地址，進入控制界面。

輸入用戶名和密碼登錄，默認的用戶名是：admin，密碼是：abcd1234（如果密碼遺忘，可以通過長按控制板上的“恢復出廠設置”按鈕打開重置密碼的界面，重新設置新的登錄密碼）。

4、插件安裝

通過用戶名和密碼登錄，進入控制界面以后，此時FCB-EV9520L攝像機的圖像還是無法正常顯示的，在控制界面的頂部會提示“還未安裝RTSPPlay插件，點擊下載”，點擊這個提示下載插件。

插件下載到電腦后，把Edge瀏覽器關閉，然后“以管理員身份運行”安裝插件，安裝好之后再重新打開Edge瀏覽器，如果在瀏覽器的底部有彈出“此網頁想要運行以下加載項…”等內容，都必須“允許”加載。

再登錄控制界面，SONY FCB-EV9520L已經可以正常顯示圖像，并可以對相機進行相關控制。

如果對MIPI網絡控制板連接FCB-EV9520L，在WIN11系統顯示這一話題仍有不理解的地方，可聯系軒展科技高級工程師Danny Wong，他可通過親臨拜訪或者遠程視頻等方式為國內外客戶解決各種技術難題。

對于SONY一體化攝像機模組的二次開發，我們有15年的實戰經驗，能根據企業的不同需求定制開發視頻產品解決方案，并提供售前、售中及售后的技術支持。
