騰龍MP3010M-EV如何輸出3G-SDI視頻信號？

時間：2025-01-08  16:56:22  來源: 深圳市軒展科技有限公司  瀏覽數: 5

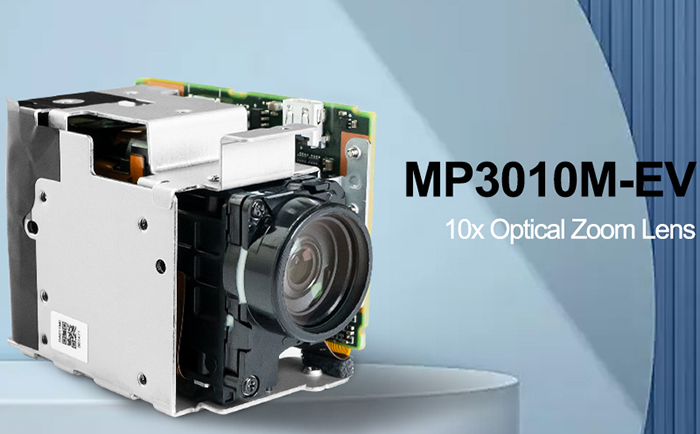

3G-SDI作為一種高帶寬、高穩定性的數字視頻接口，因其出色的圖像質量和傳輸性能而受到青睞，傳輸速度最高可達2.97Gbps。騰龍MP3010M-EV，作為一款全高清變焦攝像機模組，其卓越的圖像捕捉能力和靈活的集成性使其成為眾多應用的理想選擇。

然而，要實現3G-SDI視頻信號的輸出，需要額外的硬件支持和正確的配置。以下是為大家講解騰龍MP3010M-EV輸出3G-SDI視頻信號的詳細過程。

一、視頻輸出接口

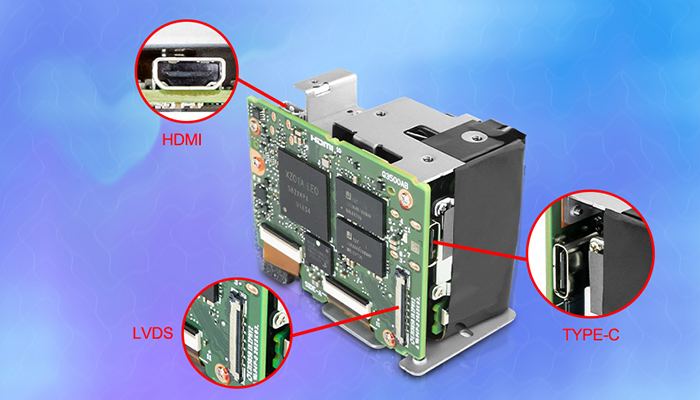

騰龍MP3010M-EV攝像機模組支持LVDS、HDMI和CVBS三種視頻輸出方式，這些接口的存在為攝像機模組提供了極大的靈活性，使其能夠滿足不同應用場景下的視頻信號輸出需求。但是我們通常使用較多的是LVDS接口，通過LVDS線連接控制板轉成其他視頻信號輸出。

二、兼容性設計

騰龍MP3010M-EV攝像機模組無縫兼容SONY VISCA協議，它可以與多種基于SONY VISCA協議的編碼控制板和系統進行無縫連接和通信。如3G-SDI、MIPI轉IP、HDMI、USB3.0等高清攝像機芯專用編碼控制板。這些控制板為攝像機模組提供了圖像處理、視頻采集、轉換、傳輸及相關控制等功能，進一步擴展了騰龍MP3010M-EV攝像機模組的應用場景和靈活性。

三、如何輸出3G-SDI視頻信號

1、連接3G-SDI控制板

首先，需要將騰龍MP3010M-EV攝像機模組，通過30Pin的LVDS線與支持3G-SDI編碼控制板進行連接。

然后，使用SDI線，將3G-SDI編碼控制板與顯示設備進行連接。

最后，3G-SDI編碼控制板需要接上DC 12V 1A的電源。

通電后，騰龍MP3010M-EV攝像機模組的鏡頭會作出伸縮的動作，這是攝像機啟動正常的自檢過程。

2、配置參數

在連接完成后，需要對騰龍MP3010M-EV攝像機模組和3G-SDI編碼控制板進行必要的參數配置。這包括設置視頻輸出格式、分辨率、幀率等參數，如果兩者的這些參數不一樣的話，很有可能無法正常輸出圖像，如，騰龍MP3010M-EV的圖像格式設為1080P60，3G-SDI編碼控制板的圖像格式設為720P60，則無法正常輸出圖像。

可以正常輸出圖像后，可以再根據自己的需求調整成相對應的參數，但是攝像機和控制板所設置的參數要保持一致。

3、啟動輸出

完成參數配置后，可以通電啟動騰龍MP3010M-EV攝像機模組和3G-SDI編碼控制板，自動識別并輸出3G-SDI視頻信號。這些信號可以直接用于后續的視頻采集、轉換和傳輸?shù)拳h(huán)節。

4、相關控制

騰龍MP3010M-EV攝像機模組，連接3G-SDI編碼控制板后，可以通過外接按鍵、TTL232及RS485等對其進行變焦、聚焦、增益、白平衡等控制。

綜上所述，騰龍MP3010M-EV攝像機模組通過連接3G-SDI編碼控制板，能夠輕松實現3G-SDI視頻信號的輸出。這使得它在無人機、安防監控、工業自動化等多個領域具有廣泛的應用前景和強大的競爭力。
