LVDS接口到底好在哪里？為什么大部分?jǐn)z像機都是這個接口？

時間：2025-01-22  10:13:43  來源: 深圳市軒展科技有限公司  瀏覽數: 6

LVDS（Low Voltage Differential Signaling，即低電壓差分信號）接口是一種用于高速數據傳輸的電氣接口標準，因其多方面的優勢而被廣泛應用于攝像機等電子設備中。

一、LVDS的工作原理

LVDS接口采用差分信號傳輸方式，即每個信號線都由一對相互反向的信號傳輸線組成。其中，一根線傳輸正向電壓信號，另一根線傳輸反向電壓信號。這種差分傳輸方式可以有效地降低電磁輻射和抑制共模噪聲，提高信號傳輸?shù)目煽啃院头€(wěn)定性。

通過一對相互反向的傳輸線，差分信號被傳輸?shù)浇邮斩恕?span>LVDS接口采用低壓和低電流驅動方式，通常使用恒流源來驅動差分信號線。這種驅動方式使得LVDS接口具有低功耗的特點。

二、LVDS接口的優勢

高速傳輸能力：

LVDS接口的傳輸速率非常高，通常可以達到數百兆赫茲甚至千兆赫茲級別，能夠滿足攝像機等設備對高速數據傳輸?shù)男枨蟆?span>

低功耗：

LVDS接口采用差分信號傳輸方式，且工作電壓較低（通常為1.2V或更低），因此功耗較低，有助于延長設備的電池壽命。

抗干擾能力強：

LVDS接口通過差分信號傳輸，能夠有效抑制共模噪聲，提高信號的抗干擾能力，確保數據傳輸?shù)姆€(wěn)定性和可靠性。

信號完整性好：

差分信號傳輸方式可以減少信號反射和串?dāng)_，從而提高信號的完整性，這對于攝像機等需要高質量數據傳輸?shù)脑O(shè)備來說至關重要。

成本低：

LVDS接口采用雙絞線或扁平電纜接口，電纜布線方便，且成本相對較低，有利于降低設備的整體成本。

多通道并行傳輸：

LVDS接口支持多通道并行傳輸，可以進一步提高數據傳輸?shù)膸挘瑵M足攝像機等設備對高帶寬的需求。

三、LVDS接口在攝像機中的應用

高清視頻傳輸：

攝像機需要傳輸高清視頻信號，而LVDS接口的高速傳輸能力和良好的信號完整性使其成為傳輸高清視頻信號的理想選擇。

低功耗設計：

攝像機通常需要長時間工作，因此低功耗設計對于延長電池壽命和減少能耗至關重要。LVDS接口的低功耗特性使其成為攝像機等移動設備中不可或缺的接口標準。

抗干擾性能強：

在復雜的電磁環境中，攝像機需要保持穩定的性能。LVDS接口的抗干擾能力強，能夠有效抑制外部噪聲的干擾，確保攝像機圖像更加清晰、細膩。

廣泛兼容性：

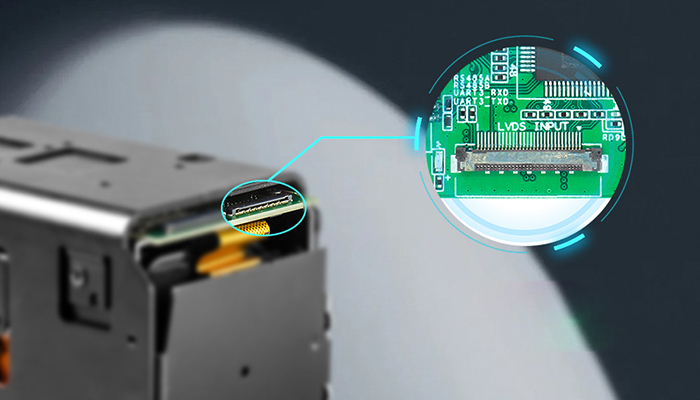

LVDS接口作為一種標準的電氣接口，具有廣泛的兼容性，通過相應的接口板，可以將攝像機視頻信號轉成不同的視頻信號輸出，比如LVDS轉3G-SDI/6G-SDI/12-SDI/HDMI/網絡/USB3.0等，與多種不同類型的顯示設備連接，方便用戶進行選擇和搭配。

SONY這一享譽全球的頂級品牌，其FCB系列變焦攝像機模組，也都是采用了LVDS接口標準。

綜上所述，LVDS接口憑借其高速傳輸能力、低功耗、抗干擾能力強、信號完整性好以及接口電纜簡單且成本低等優勢，在攝像機等電子設備中得到了廣泛應用。這些優勢使得LVDS接口成為大部分?jǐn)z像機首選的接口標準。
