探索dTOF的基本原理和核心組件

時間：2025-03-19  10:52:31  來源: 深圳市軒展科技有限公司  瀏覽數: 4

1、dTOF的基本原理

dTOF（Direct Time-of-Flight，直接飛行時間）是一種通過發射脈沖光并測量其往返時間差來計算目標距離的技術。其核心原理是利用光速恒定的特性，通過精確測量光脈沖從發射到返回的時間，計算出目標物體與傳感器之間的距離。具體公式為：

距離 = 光速 x 飛行時間 / 2

dTOF技術的關鍵在于能夠直接測量光子的飛行時間，而不是通過相位差或其他間接方法。

2、dTOF的核心組件

dTOF技術主要由以下核心組件構成：

2.1 發射端

VCSEL（垂直腔面發射激光器）：VCSEL是dTOF系統中常用的發射光源，具有高效、緊湊、低功耗和快速調制的特點。它能夠發射出高能量密度的脈沖光，適合短距離和高精度的測距。

光學組件：包括準直鏡頭和衍射光學元件（DOE），用于將激光束準直并分配到目標區域。

2.2 接收端

SPAD（單光子雪崩二極管）：SPAD是dTOF系統的核心接收傳感器，能夠?qū)蝹€(gè)光子產生響應并觸發雪崩效應，從而輸出電流信號。SPAD的高靈敏度使其能夠在低光環境下工作，并提供高精度的時間測量。

SiPM（硅光子光電倍增管）：在某些應用中，SiPM也被用作接收傳感器，其內部包含多個SPAD像素，能夠提供更高的信號強度。

2.3 時間數字轉換器（TDC）

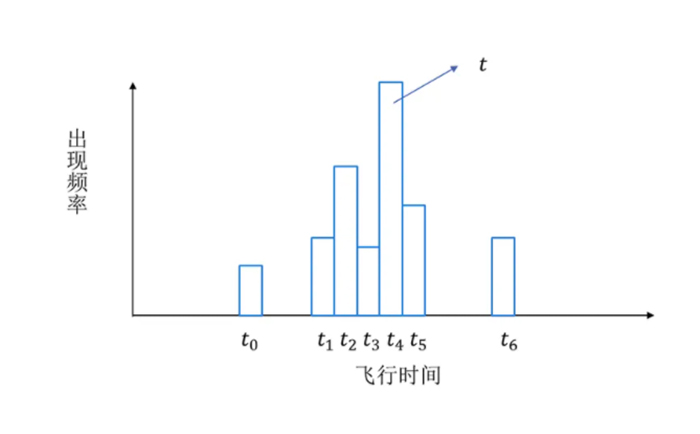

TDC是將光脈沖的飛行時間轉換為數字信號的電路。它記錄發射脈沖和接收脈沖之間的時間間隔，并通過時間相關單光子計數（TCSPC）技術生成時間分布直方圖，從而確定目標距離。

2.4 窄帶濾光片

為了減少環境光的干擾，dTOF系統通常配備窄帶濾光片，僅允許特定波長（如940nm）的光通過，從而提高信噪比。

2.5 激光驅動電路

激光驅動電路負責控制VCSEL的發射，提供高功率的脈沖信號，以確保發射光的強度和穩定性。

3. dTOF的優勢

高精度測距：通過直接測量光子飛行時間，dTOF能夠?qū)崿F(xiàn)高精度的距離測量。

低功耗：VCSEL和SPAD的高效特性使得dTOF系統在低功耗下運行。

抗干擾能力強：窄帶濾光片和高靈敏度的SPAD使其在復雜環境下表現出色。

dTOF技術因其高精度和低功耗的特性，廣泛應用于消費電子、3D成像、自動駕駛、機器人導航、無人機導航等領域。

在3D成像領域，dToF技術能夠捕獲高精度的深度圖像，為物體識別和場景重建提供有力支持。在自動駕駛領域，dToF技術能夠?qū)崿F(xiàn)高精度的距離測量和障礙物檢測，為車輛的安全行駛提供重要保障。
