高速球內部架構與組成部件

時間：2019-09-28  16:43:17  來源: 軒展科技  瀏覽數: 906

    高速球是一種集成度相當高的產品，集成了云臺系統、通訊系統、和攝像機系統。云臺系統是指電機帶動的旋轉部分；通訊系統是指對電機的控制以及對圖象和信號的處理部分；攝像機系統是指采用的一體機機芯。

    高速球內核心CPU是實現所有功能正常運行的基礎，實現高速球的快速、準確的定位、旋轉。所有這一切都是通過cpu發給的指令來實現的。然后將攝像機的圖象、攝像機的功能寫進高速球的，實現在控制云臺的時候，將圖象傳輸出來，并且能將攝像機的很多功能，例如白平衡、快門、光圈、變焦、對焦等功能同時實現控制。

    高性能網絡球機核心技術問題主要集中在一體化光學變倍、高可靠滑環、精密電機三大關鍵部件上，機芯方面，高清一體化機芯采用高分辨率傳感器和精密的電子元器件，即使在惡劣環境情況下，機芯具備的自動曝光，自動白平衡，自動聚焦，透霧、結合優異的2D/3D降噪技術，超寬動態范圍仍可使得成像清晰、色彩還原逼真，變倍聚焦精準迅速，關鍵場合不會遺漏任何監控細節。

　　高品質的滑環是網絡高速球機在水平360度連續旋轉時準確無誤地傳遞信號、控制信號的有力保證，網絡高速球機在滑環部分需要傳輸大量的視頻數據，以及控制信號和其他觸發信號，采用全進口鍍金電刷滑環，確保了編碼數據的無丟失，控制信號的精準無誤。

目前業界流行使用的電機有2大系列：直流電機和步進電機，直流電機在球機處于靜止?fàn)顟B(tài)時，電機線圈中幾乎沒有任何工作電流，幾乎沒有什么熱損耗，壽命相對較長，但是若要控制直流電機驅動云臺轉動，則需要計算多種數據，才能保證高速球技的平穩轉動，對控制器的設計要求極高。

步進電機工作原理決定了它使用脈沖計數方式進行驅動，屬于離散控制系統，計算控制旋轉位置簡單，由于步進電機采用微分脈沖技術控制旋轉角度和速度，即使在啊高速球機處于靜止?fàn)顟B(tài)，為了保持電機的當前位置，電機中必須時刻保留一定的工作電流，因此，步進電機云臺存在很大的熱耗，電機的壽命自然受到影響，目前比較通用的散熱方法是在球罩內增加風扇，以便在球罩內形成良好的空氣循環散熱系統。

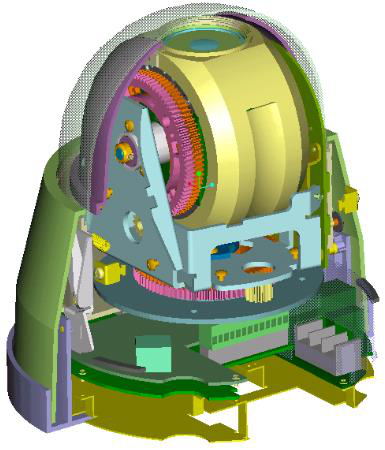

    高速球機一般分為球心部分，外殼部分和配件部分。球心部分使用機架把一體機機芯、控制解碼主板和電機云臺系統統一包裹在內，球心部分和外殼部分使用螺絲或其他方式連接起來，保護外殼部分一般采用鋁合金材料，鏡面外殼是透明罩部分，透明罩必須采用光學透明罩，才能保證通光率和圖像無變形，同時還要考慮防老化、防破壞、防塵等問題。配件部分一般包括支架部分、加熱部分、散熱部分。支架包括壁裝支架、吊桿支架，表面貼裝吸頂、嵌入式吸頂不需要支架，一般室外球都裝有散熱的裝置，而加熱裝置只有在嚴寒地區才選裝，室內球原則上沒有散熱和加熱部分，這類功能需要根據客戶選用球機的應用環境進行選裝，配件還包括電源，一般用的是24V，2A-3A電流的變壓器供電。

    深圳市軒展科技有限公司索尼模擬快球攝像機,采用索尼高靈敏度的Exwave HAD CCD，具備26-36倍超大光學變焦，結合具備光學紅外濾光片(ICR)的日夜轉換功能，最低可達0.01Lux的照度，即使是在極低照度下依然可以獲得明亮的圖像。超大視角，360度無限旋轉，垂直方向-92度至0度。索尼獨特的DynaView技術能夠神奇的將攝像機動態范圍比傳統的攝像機提高128倍，即使在極高對比度的環境里也能提高清晰的圖像。 監控畫面分毫畢現，讓每個重要細節都被完整記錄下來，工作溫度范圍從-40度至+50度，非常適合各種惡劣環境下應用。目前以日立、Sony一體化攝像機最好，攝像機市場上大部分機芯都兼容流行的Sony協議，所以只要接口定義相同插上就行，但是日立系列的一體化攝像機機芯協議跟很多球機不兼容，影響攝像機部分功能，所以大部分使用Sony品牌機芯。

       選用合適的高速球應注意使用場合，根據應用環境好壞，是否處于惡劣環境，或者環境相對較好的室內來挑選，是否需要具備報警聯動錄像功能，不同功能的機芯價位也不同，還需要考慮主機配套問題，是否需要配備協議轉換器，售后維修問題需要詳細咨詢廠商，深圳市軒展科技有限公司專注于高清視頻產品研發，高速球行業領先的平移速度以及天氣/破壞防護等級,非常適合在機場、體育館、城市區域、商場及其周邊等具有挑戰性的環境中進行廣域監控。專為在嚴苛的室外環境中提供全天候可靠性能而設計，歡迎來電咨詢。
