HD-SDI攝像機存儲空間大小，傳輸速率與帶寬計算簡讀

時間：2020-04-21  09:16:59  來源: 軒展科技  瀏覽數: 821

帶寬，又叫頻寬，是數據的傳輸能力，指單位時間內能夠傳輸?shù)谋忍財?shù)。高帶寬意味著高能力。數字設備中帶寬用bps（b/s）表示，即每秒最高可以傳輸?shù)奈粩?shù)。模擬設備中帶寬用Hz表示，即每秒傳送的信號周期數。通常描述帶寬時省略單位，如10M實質是10M b/s。帶寬計算公式為：帶寬=時鐘頻率*總線位數/8。電子學上的帶寬則指電路可以保持穩定工作的頻率范圍。

數據傳輸速率，又稱比特率，指每秒鐘實際傳輸?shù)谋忍財?shù)，是信息傳輸速率（傳信率）的度量。單位為“比特每秒”。其計算公式為S=1/T。T為傳輸1比特?cái)?shù)據所花的時間。

傳輸速率和帶寬只有在網絡攝像機上才有要求，SDI是用的是傳統的同軸電纜，所以沒有帶寬和傳輸速率的要求。一根同軸電纜對應的就是一路SDI，所以是沒有延遲的高清數字信號。

HD-SDI攝像機里面有兩種圖像信號的頻率區分，一種是NTSC和另外PAL分別是60HZ和50HZ，使用市電為220V的區域是PAL50HZ，市電為110V的區域是NTSC。

HD-SDI攝像機雖然沒有碼流的設置，但我們還是可以計算出大概的傳輸速率的。用攝像機抓一張圖片，看大小是多少，比如4M，然后看它的幀數是多少也就是一秒鐘拍多少?gòu)埍热?/span>25幀，然后算出一秒鐘容量是100M，一分鐘就是6000M，一小時就是360G。而傳輸速率的單位是Kbps，一秒鐘是100M，容量單位是B=8b，100/8=12.5M碼流。

我們可以通過顯示視頻的刷新速度方式來測算帶寬，顯示的刷新速度這樣計 1080 * 1920 =2073600(像素?cái)?shù))，每個像素以32位真彩來顯示，需要32位數據，2073600 * 32 = 66355200，這是一幀畫面的數據量，60幀數據再乘以60得3981312000，這是原始的數據，約為4G。顯示時，基本上每秒鐘需要傳輸4G數據，才能滿足1080P的要求，HDMI設計為5GBPS。3G-SDI設計為3GBPS。HD-SDI設計為1.5GPBS，網絡傳輸?shù)囊曨l都是經過壓縮的，這個數據量會大大的縮小，基本上10M的網速就可以看1080P高清。

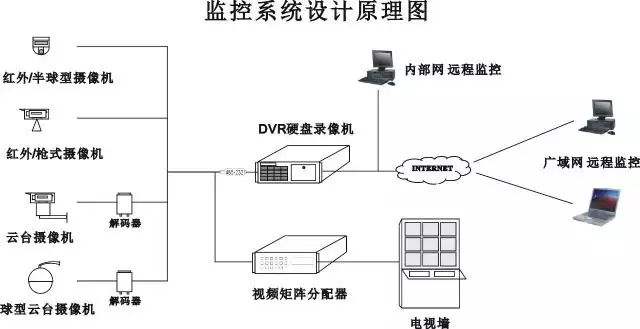

傳輸帶寬計算：比特率大小×攝像機的路數=網絡帶寬至少大小，監控點的帶寬是要求上行的最小限度帶寬(監控點將視頻信息上傳到監控中心)；監控中心的帶寬是要求下行的最小限度帶寬(將監控點的視頻信息下載到監控中心)。

例：1080P(200萬像素)的視頻格式每路攝像頭的比特率為4Mbps，10路攝像機所需的數據傳輸帶寬為：4Mbps(視頻格式的比特率)×10(攝像機的路數)=40Mbps(上行帶寬) 。即：采用1080P的視頻格式各地方監控所需的網絡上行帶寬至少為40Mbps。
