MIPI (Mobile Industry Processor Interface)的出現，目的是把手機內部的接口如攝像頭、顯示屏接口、射頻/基帶接口等標準化，從而減少手機設計的復雜程度和增加設計靈活性。而MIPI CSI旨在為高清攝像頭和應用處理器之間提供一個高速的串行接口，舉例來說，在目前的智能手機中的攝像頭和CPU之間采用的就是CSI協議。目前來說，廣泛使用的是其第二個版本CSI-2，最新的版本則是CSI-3。MIPI并不是一個單一的接口或協議，而是包含了一套協議和標準，以滿足各種子系統（圖像子系統[攝像頭和顯示器]、存儲子系統、無線子系統、電源管理子系統、低帶寬子系統[音頻、鍵盤、鼠標、藍牙]）獨特的要求。傳統接口一般都與多個物理層相關，與此不同的是，MIPI接口只在需要時連接到D-PHY或者M(jìn)-PHY這兩個物理層之上。

SONY FCB-EV9500M攝像機機芯采用的就是MIPI接口，搭載軒展科技自主研發的MIPI網絡控制板，不僅集合了MIPI接口速度快，傳輸數據量大、功耗低、抗干擾性強等優點，還具有將攝像機的視頻轉成視頻信號、通過網絡IE界面直接控制攝像機、支持藍牙、WIFI、4G功能模塊擴展等優勢，大大提高了FCB-EV9500M的易操作性和便利性。

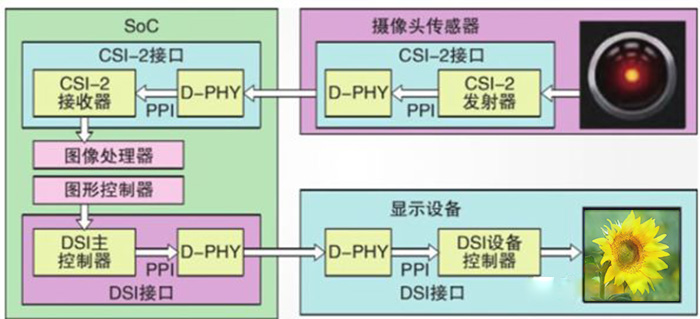

MIPI CSI-2協議既可以使用與DSI一致的D-PHY物理層協議，也可以使用C-PHY作為物理層協議。而CSI-3則只能使用M-PHY作為物理層協議，也就是說CSI-2和CSI-3之間是不兼容的！DSI 定義了一個位于處理器和顯示模組之間的高速串行接口。CSI 定義了一個位于處理器和攝像模組之間的高速串行接口。D-PHY：提供DSI和CSI的物理層定義,一般CSI-2和DSI都要求最多不超過6路信號，信號數的多少則取決于設計者使用的線路數。另外CSI-2和DSI共享一個名為D-PHY的通用物理接口，這樣設計是為了提高效率、降低功耗和EMI。

Mipi CSI主要是針對camera的。移動產業處理器接口，除地線外，MIPI CSI2一般會有1對I2C通信引腳，1對MIPI差分時鐘引腳和1~4對MIPI差分?jǐn)?shù)據信號引腳。

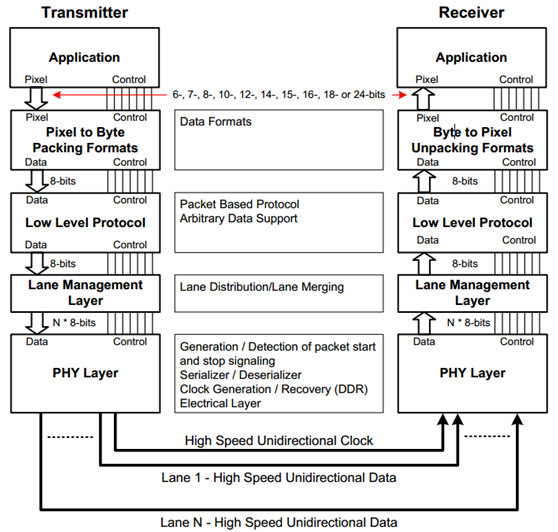

MIPI CSI2的分層結構MIPI CSI2的分層方法有好幾種，根據MIPI聯盟的規范，CSI2可分為5層，分別為：應用層、組包/解包層、底層協議層（Low Level Protocol）、通道管理層和物理層。

MIPI CSI2的工作模式

D-PHY有兩種傳輸模式：

(1) HS 高速傳輸模式，用于傳輸突發數據，同步傳輸，信號為差分信號，電平范圍為100mv-300mv，傳輸速度范圍是80-1000Mbps。在該模式下傳輸時，當差分線正端收到 1.2V 信號，負端收到 0V信號時，這時接收端識別為 1。反之為0。

(2) LP 低功耗模式，用于傳輸控制指令，異步傳輸，信號線為單端，電平范圍是0-1.2v，沒有用時鐘線，時鐘是通過兩個數據線異或而來的，速度只有10Mbps。在該模式下傳輸時，當正端接收到300m V，負端接收到100m V 時接收端識別為1.反之則識別為0.

MIPI CSI2的數據包格式MIPI CSI2是一個面向字節的，基于包的協議；它支持任意大小的數據通過短包和長包格式傳輸。各個包之間由EOT-LPS-SOT序列隔開。

LLP包有兩種：長包和短包。每個包的傳輸以SoT（start of transmission）開始，EoT（end of transmission）結束，中間間隙是LPS（Low Power State低功耗狀態）。MIPI CSI2的長包格式MIPI CSI2的長包主要有包頭、數據包和包尾三部分構成。而包頭又可細分為：數據標識（data identifier）、數據包大?。╳ord count）和錯誤校驗碼（ECC）構成.

其中，數據標識大小為1字節，包含虛擬數據通道號[7:6]和數據類型[5:0]。數據包大小為2字節，其內容為傳送數據的長度，以“字”為單位。錯誤校驗碼大小為1字節，負責對數據包的傳輸錯誤進行檢查及糾錯。數據包可以傳送數據的大小為0~65535字節。包尾大小為2字節，是數據負荷的檢查和。MIPI CSI2的短包格式與長包相比，短包沒有數據包和包尾。數據標識DI中的數據類型在0x00到0x0F之間。WC字段是短包的數據域，這個數據可由用戶定義。ECC是校驗碼，能對1bit錯誤進行糾錯，2bit錯誤進行檢查。
