SONY FCB-EV7100+3G-SDI控制板，電子陰道鏡解決方案（二）

時間：2023-04-24  09:30:23  來源: 深圳市軒展科技有限公司  瀏覽數: 51

電子陰道鏡是集現代數碼電子技術和計算機技術于一體的第四代高科技數字影像系統。

通過高清攝像頭放大檢查部位，計算機實時清晰的把檢查部位的圖像顯示在電腦顯示器上，其優質的光源和高倍放大的清晰圖像可以鑒別極微小的病灶。醫生可在電腦顯示器上觀察病灶，操作簡便，可用于診斷和治療兩個過程。

軒展科技，作為SONY官方授權代理商，以及15年（截止2023年3月）的視頻產品二次開發經驗，會給電子陰道鏡行業帶來哪些實用的解決方案呢？接下來為大家一一呈現，希望你可以在此找到理想的電子陰道鏡解決方案。

電子陰道鏡解決方案（二）：SONY FCB-EV7100+3G-SDI編碼控制板

1、 主要部件

（1）SONY FCB-EV7100或者FCB-CV7100

（2）3G-SDI接口編碼控制板

（3）LVDS線

（4）SDI高清視頻采集卡

（5）電腦（PCI/E插槽）

（6）射頻線

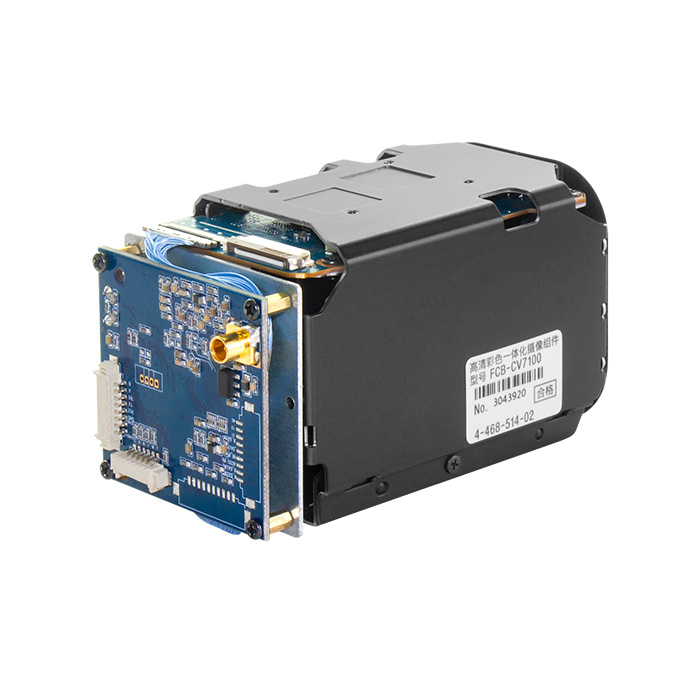

SONY FCB-EV7100搭配3G-SDI編碼控制板

2、方案實施

SONY FCB-EV7100自動對焦攝像機芯，采用了1/2.8 TYPE Exmor R CMOS傳感器和特有的ISP，搭載10倍光學變焦鏡頭，1080p/60fps全高清輸出，新的除霧功能和寬動態能大大提升畫面清晰度，同時，防抖、高亮點抑制及微光下實現清晰圖像，也能有效改善畫面質量，FCB-EV7100體積小重量輕，是電子陰道鏡解決方案比較理想的攝像機芯。

FCB-EV7100自動對焦攝像機芯，通過LVDS線，連接軒展科技自主研發的3G-SDI編碼控制板，然后通過射頻線連接3G-SDI編碼控制板與電腦（射頻線可以做成復合線，藏在管子里，美觀整潔），可自動識別機芯高清視頻格式，讓FCB-EV7100攝像機所拍攝圖像即刻顯示在電腦屏幕中，支持720P，1080I，1080P各種幀率。

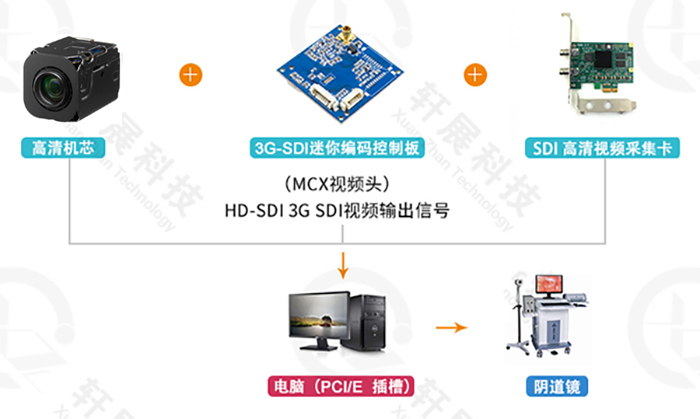

電子陰道鏡解決方案：FCB-EV7100+3G-SDI控制板

FCB-EV7100連接上3G-SDI編碼控制板之后，可以通過外接按鍵或者RS-485等控制設備實現變焦、聚焦、增益、白平衡等功能。

外接按鍵遙控器可以根據用戶需求開發成有線或無線的，按鍵數量不限，可以控制FCB-EV7100攝像機放大縮小等多種功能，另外還可以外接腳踏開關，主要是實現攝像機的凍結拍照等功能。

對于視頻產品的二次開發，軒展科技具有豐富的實戰經驗，能協助你制定你想要的電子陰道鏡解決方案，倘若覺得還不夠完美，可以先把以下兩個方案看完再做決定。
