AOI檢測由哪些系統組成

時間：2019-08-02  11:25:43  來源: 軒展科技  瀏覽數: 1099

  AOI測試可以高效、迅速檢測PCB貼片及焊接質量，可用于SMT生產過程中對錫膏印刷、貼片機貼片、回流焊接、波峰焊接的相關工藝進行品質監控和檢測，采用圖像分析技術，通過攝像機讀取元件及焊腳的影像，自動與良品的分析對比，從而檢測出各種不良。

  AOI檢測是采用了計算機技術、高速圖像處理和識別技術、自動控制技術、精密機械技術和光學技術整合形成的一種綜合檢測技術，具有自動化程度高、檢測速度快和高分辨率的檢測能力，AOI系統按技術可劃分為精密機械系統、 控制系統、圖像處理系統、軟件系統4大部分。

精密機械系統：

在應用AOI檢測每一塊PCB板時，AOI系統的工作臺都要自動運動到攝像頭位置，進行圖像采集工作，即使程序已經設置了與這些動作有關的數據，但如果因機械運動精度發生變化等使其中的參數發生了改變，也會導致不能完成正確的檢測過程。工作臺運動軌跡應精密準確，確保后續檢測精準定位。

控制系統：

AOI的控制系統由主控計算機、運動控制卡、圖像采集卡、I/O接口板等組成，實現三維坐標和外圍I/O接口控制，保證運動的準確性和快速響應性，配合機械、視覺模塊實現整機功能。AOI的控制系統主要完成：X，Y精密工作臺運動控制、Z軸方向運動控制、方便圖像采集，靈活控制檢測物品方位。

圖像處理系統：

圖像處理系統有稱為CCD視覺系統，主要由攝像頭、圖像采集卡、LED程控光源組成。攝像頭所獲取的視頻圖像信號傳送到圖像采集卡上，由控制圖像采集卡完成圖像采集，主控計算機將采集的視頻圖像處理后，將結果返回給主控程序，通過顯示器就可以對圖像進行實時觀測并完成其它相應的控制過程。

軟件系統：

AOI軟件系統主要由運動控制、視覺處理及算法三大部分組成，用戶可通過視窗界面完成各種運動控制、視覺識別，AOI系統軟件支持工藝數據編程，可實現工藝編程的所見即所得的特性，支持多種方式的操作模擬與仿真，使操作人員在批量操作前驗證和測試操作數據，避免出現漏檢和誤檢。

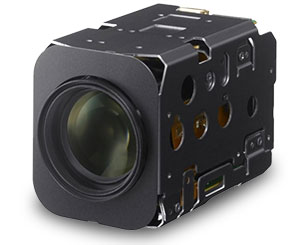

  深圳市軒展科技專注于高清視頻產品研發，AOI檢測大部分都是選用定焦的工業相機，現在深圳軒展科技有限公司有可以變焦、可以自動聚焦的一體化機芯模組，可以應用于部分AOI檢測環境，有關AOI檢測的相關攝像機技術問題可咨詢深圳市軒展科技技術工程師。
